크기:φ6-φ36

학년:4.8,8.8

표면: ZP/HDG/BLSCK/다크로메트

사양		φ3.2	φ3.7	φ4.3	φ5.3	φ6.4	φ7.4	φ8.4	φ10.5	φ13	φ15	φ17
M	해당 볼트	M3	M3.5	M4	M5	M6	M7	M8	M10	M12	M14	M16
D	최소	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5	13	15	17
D	최대 값	3.38	3.88	4.48	5.48	6.62	7.62	8.62	10.77	13.27	15.27	17.27
dс	최대 값	7	8	9	10	12	14	16	20	24	28	30
dс	최소	6.64	7.64	8.64	9.64	11.57	13.57	15.57	19.48	23.48	27.48	29.48
H	명목상	0.5	0.5	0.8	1	1.6	1.6	1.6	2	2.5	2.5	3
	최대 값	0.55	0.55	0.9	1.11	1.8	1.8	1.8	2.2	2.7	2.7	3.3
	최소	0.45	0.45	0.7	0.9	1.4	1.4	1.4	1.8	2.3	2.3	2.7
무게/mpcs(kg)		0.119	0.155	0.308	0.443	1.02	1.39	1.83	3.57	6.27	8.62	11.3
사양		φ19	φ21	φ23	φ25	φ27	φ28	φ29	φ31	φ33	φ34	φ36
M	해당 볼트	M18	M20	M22	M24	M26	M27	M28	M30	M32	M33	M35
D	최소	19	21	23	25	27	28	29	31	33	34	36
D	최대 값	19.33	21.33	23.33	25.33	27.33	28.33	29.33	31.39	33.62	34.62	36.62
dс	최대 값	34	37	39	44	50	50	50	56	60	60	66
dс	최소	33.38	36.38	38.38	43.38	49.38	49.38	49.38	55.26	58.8	58.8	64.8
H	명목상	3	3	3	4	4	4	4	4	5	5	5
	최대 값	3.3	3.3	3.3	4.3	4.3	4.3	4.3	4.3	5.6	5.6	5.6
	최소	2.7	2.7	2.7	3.7	3.7	3.7	3.7	3.7	4.4	4.4	4.4
무게/mpcs(kg)		14.7	17.2	18.3	32.3	43.7	42.3	40.9	53.6	77.4	75.3	94.3

효과:

1. 나사와 기계 사이의 접지 영역을 늘립니다.

2. 스프링 패드가 나사를 하역할 때 기기 표면의 손상을 제거합니다. 사용 시 스프링 패드와 플랫 패드여야 합니다. 플랫 패드는 기계의 표면 옆에 있으며 스프링 패드는 플랫 패드와 너트 사이에 있습니다.

플랫 패드는 마찰을 줄이고, 누출을 방지하거나, 분리하거나, 느슨해지는 것을 방지하거나, 압력을 분배하는 데 사용되는 다양한 모양의 얇은 조각입니다. 많은 재료와 구조는 다양한 유사한 기능을 수행하는 데 사용되는 이러한 구성 요소를 가지고 있습니다. 나사 체결기의 재료 및 공정에 의해 제한, 볼트 및 기타 패스너의 지지 표면은 크지 않다. 따라서, 연결된 부품의 표면을 보호하기 위해 압력 베어링 표면의 압축 응력을 줄이기 위해 플랫 패드가 사용된다.

인기 탭: din125 플랫 와셔, 중국, 공급 업체, 공장, 사용자 정의, 도매, 할인, 견적, 저렴한 가격, 재고, 무료 샘플, 혁신적인 세탁기, 품질 세탁기, 휴가 주택 세탁기, LED 표시기가있는 세탁기, 둥근 가장자리가있는 와셔, 터치 스크린 컨트롤이있는 와셔

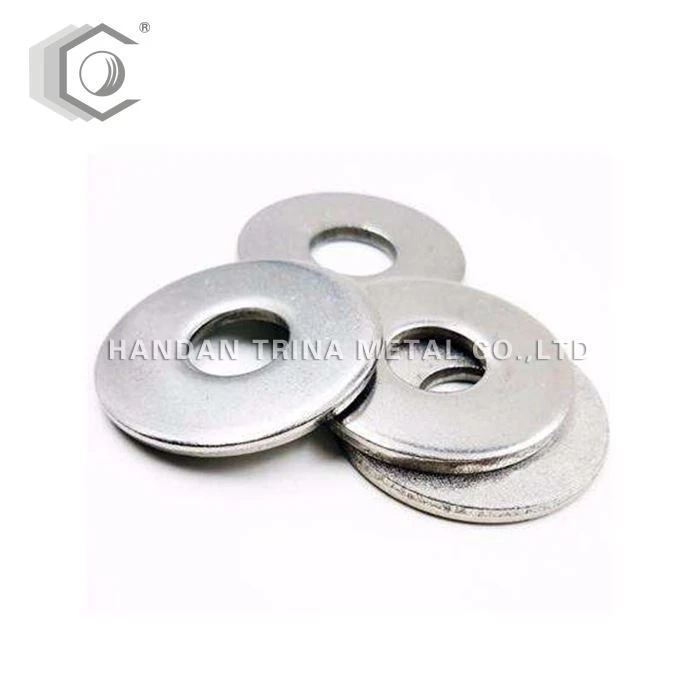

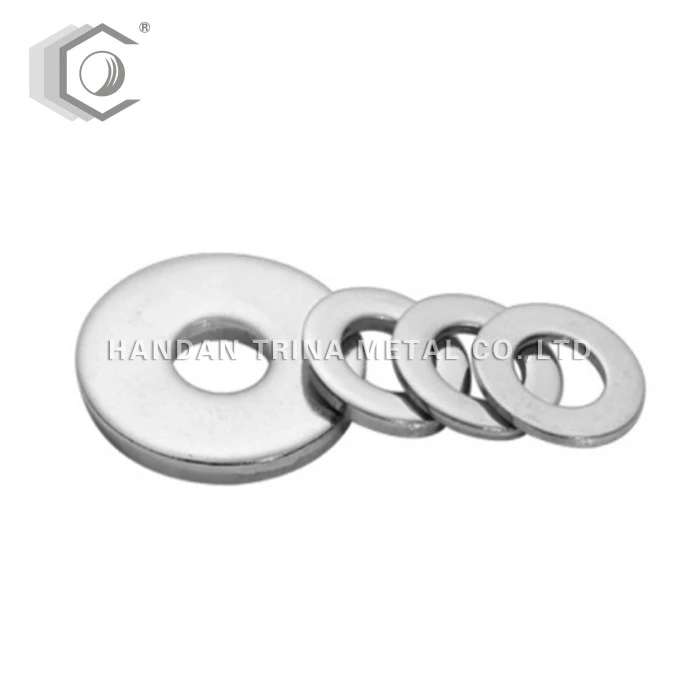

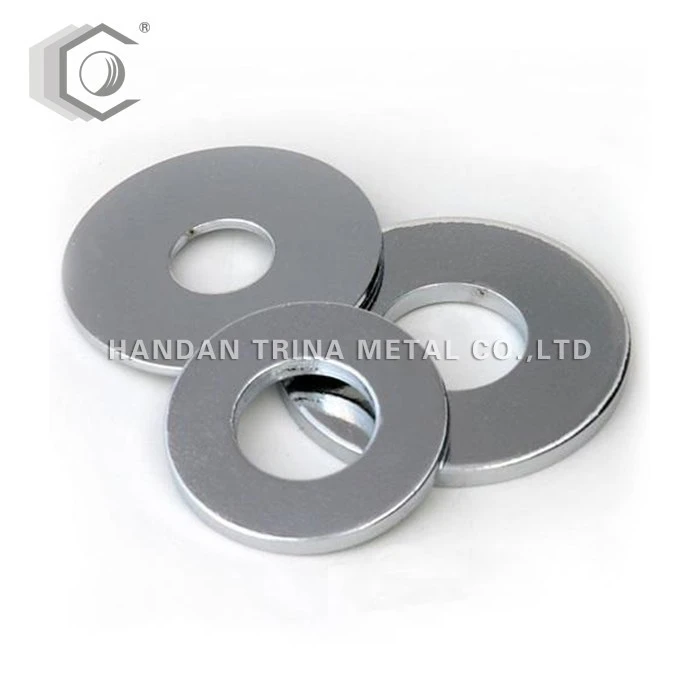

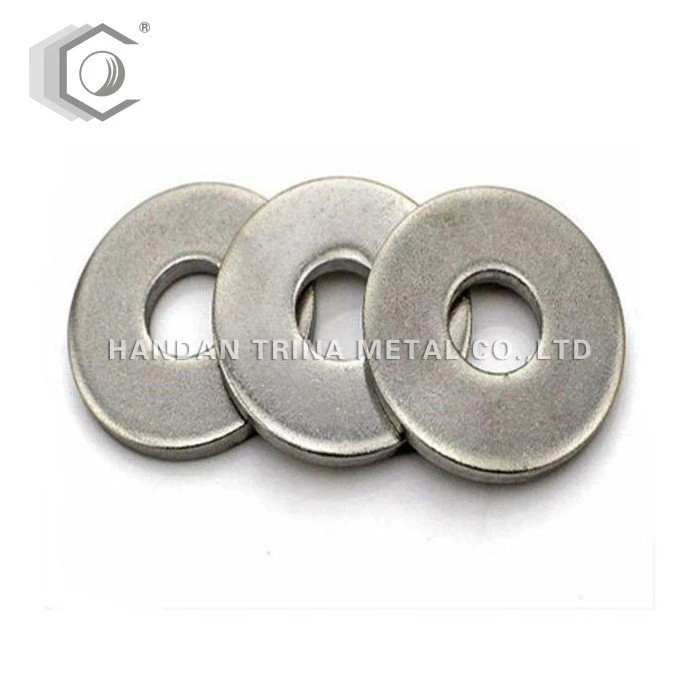

DIN125 플랫 와셔
