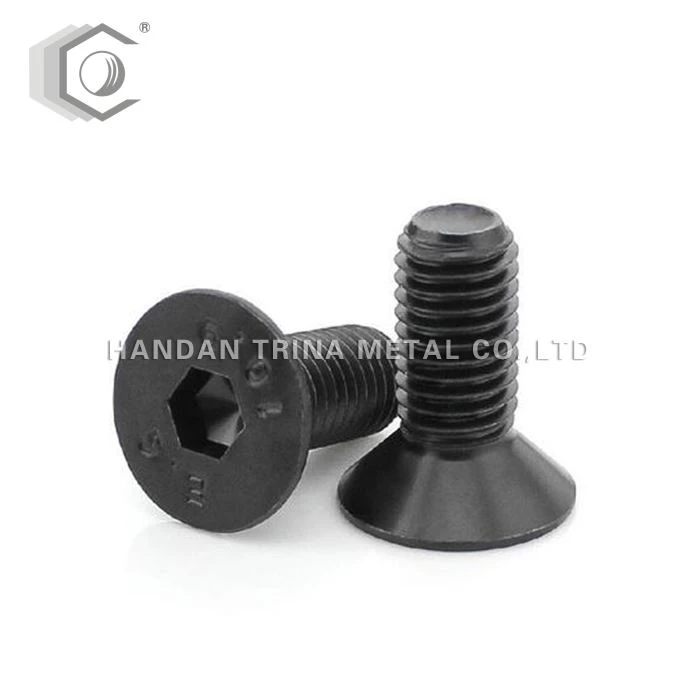

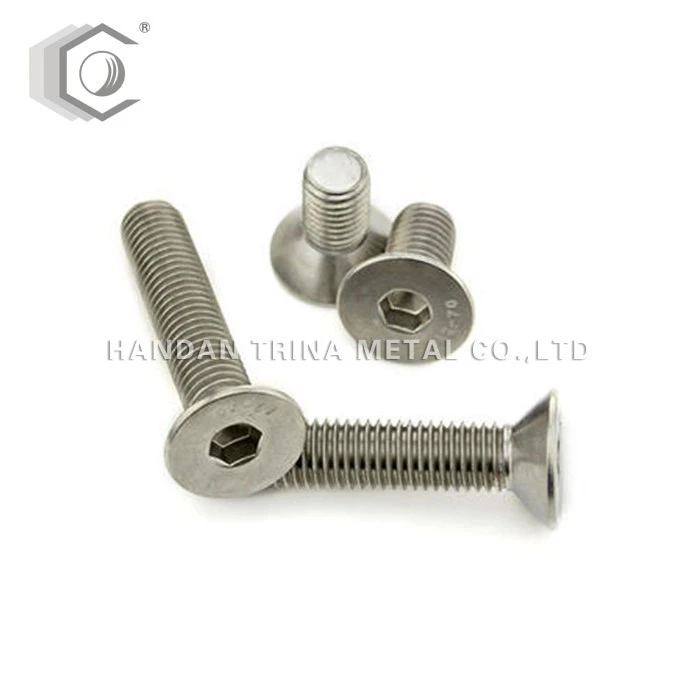

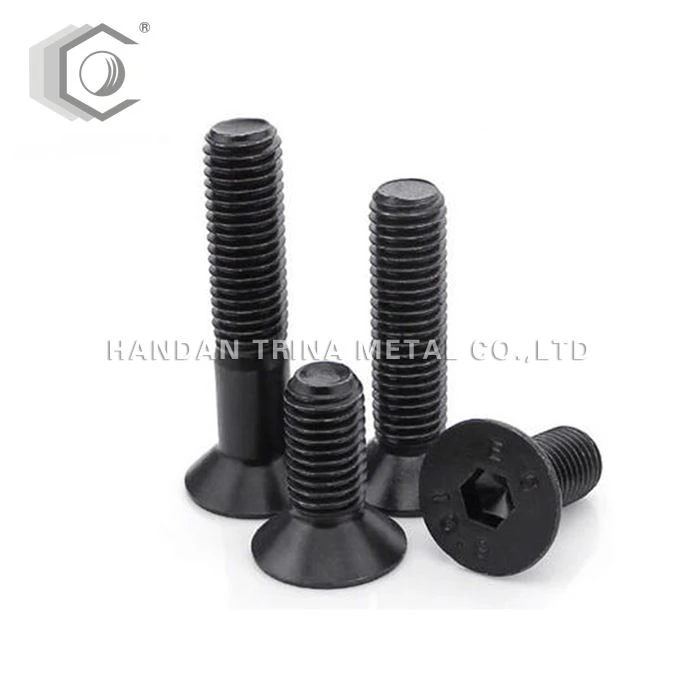

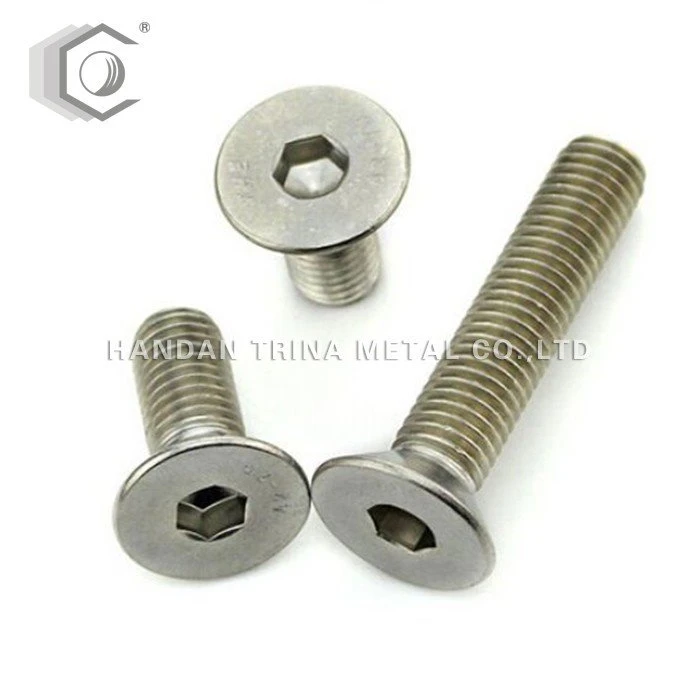

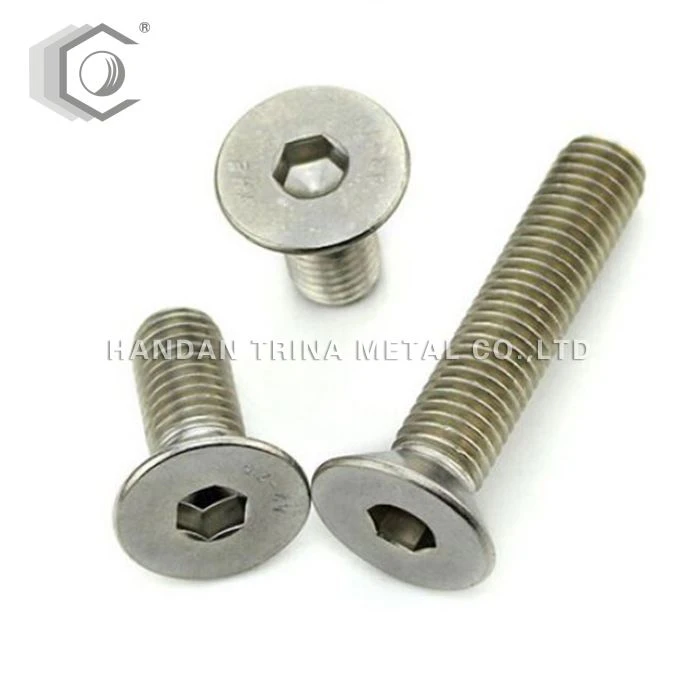

카운터선크 내부 앵글 볼트는 카운터선크 나사와 플랫 머신 나사라고도 합니다. 그들은 일종의 건설 부품입니다. 머리는 일반적인 나무 나사와 유사한 90도 원뿔입니다. 헤드에는 글꼴, 크로스, 육각형, 퀸쿤스, 펜타곤 등과 같은 공구 조임 홈이 있습니다.
크기:M3-M24
표면:Zp/블랙
D | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
Α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
B | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
Dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
Ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
전자 | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
T | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
효과:
연결 조각의 마운팅 구멍 표면에는 90도 원피스 원형 소켓이 가공되고 플랫 머신 나사의 헤드가 둥근 소켓에 있으며 연결 조각의 표면과 플러시됩니다. 플랫 머신 나사는 반라운드 헤드 플랫 머신 나사로 도용됩니다. 나사의이 종류는 더 아름답고 표면이 약간의 돌출을 허용 할 수있는 장소에서 사용됩니다. 나사는 두 개 이상의 물체를 연결하는 역할을 하며 일상 생활이나 산업 제조에서 필수적입니다.
지침:
카운터순크 헤드 나사는 대부분 설치 후 사용되며, 부품의 표면을 올릴 수 없으며, 고정 된 부품에는 두 개의 두께가 있으며, 이는 고정 된 부품의 두께가 카운터 선크 나사의 헤드두께보다 크다는 것을 의미하며 나사가 조여진 후 나사의 일부가 여전히 나사의 일부가 있습니다. 이 경우 카운터선크 나사는 확실히 조일 수 있습니다. 일반적으로 또 다른 상황이 있는데, 즉, 체결된 부품의 두께는 섀시, 도어 및 박스의 힌지 연결과 같은 기계 장비에서 판금 부품에서 흔히 볼 수 있는 카운터선크 나사의 헤드의 높이보다 작다. 장비의 판금 커버 및 장비 등의 연결 부품의 두께가 작기 때문에 고정된 판금 부품의 구멍을 통해 나사가 완전히 원적 구멍입니다. 이 경우, 카운터선크 나사가 조여지면 나사 헤드는 판금 부분을 압축하는 원추형 표면이 아니라 나사 헤드의 바닥과 나사 구멍의 상단을 압박한다. 나사는 나사가 조여져 있다고 생각하지만, 판금 부분은 누르는 대신 붙어 있습니다. 이 경우 나사가 조여져 있다고 느끼지만, 판금은 실제로 조여지지 않습니다. 이것은 매우 일반적인 상황입니다.
